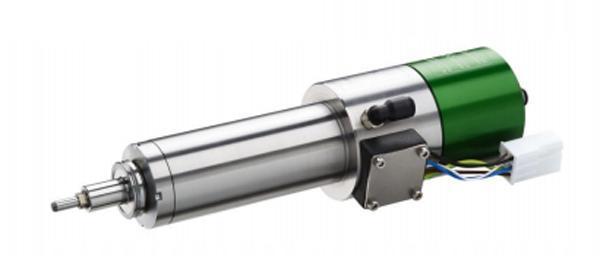

數控車床電主軸常見故障的及處理（下）

失效1：電主軸電磁耦合不轉動。

電磁式離合器線圈無電壓供給，使傳動裝置不能關閉，造成主軸不能轉動；線圈短路、斷路，同樣會造成主軸不能正常工作。

處置辦法：檢查離合器線圈是否正常供電；檢查保險管是否損壞；檢查離合器線圈是否損壞，更換符合規范的部件。

失效四：帶抱閘線圈主軸不轉動。

頻繁起停主軸，使制動時也頻繁起停，造成控制制動的交流接觸器損壞，使制動線圈始終電死主軸電機，使主軸無法轉動。

處置方式：更換控制抱閘交流接觸器。

失效2：變頻器控制的主軸無調速功能。

所使用的主板不具有頻率轉換功能。

操作方法：更換帶頻率轉換的主板。

系統模擬的電壓不是沒有輸出，就是與變頻器連接時出現斷路。

過程：首先檢查系統是否有模擬電壓輸出，如果有，就為系統故障，如果有，就檢查線路是否有斷線。

失效3：系統與變流器的聯接有誤。

操作方法：查閱接線說明書，核對接線。

(1)未設置系統參數或轉換器參數。

加工方式：開啟系統頻率參數，調節變頻器參數。

(2)由系統軟件造成的軸速度顯示錯誤。

過程：變頻器從S500改為S800，但顯示器仍是S500，在編程時需要G04延遲，有待系統軟件改進。

失效4：主軸無變頻(換擋)無調速控制。

一、是系統不具有S01-S02的控制信號輸出。

加工方式：檢查系統是否有變速控制輸出，無系統故障，更換IC或送料維修。

二、是連接線發生故障。

處理法：系統有變速控制信號輸出，檢查各連線是否斷路或接觸不良，檢查直流電器或交流接觸器是否損壞。

三、主軸馬達損壞或短路。

過程：檢查主軸馬達。

四、機床沒有掛擋。

處置：掛好檔。

五：主軸沒有制動裝置。

剎車回路不正常或電路元件的強弱損壞。

處置：檢查橋堆、熔斷器、交流接觸器是否損壞；檢查強電線路是否斷開。

六、制動時間不夠。

過程：調整系統或變頻器的制動時間參數。

三、系統不輸出制動信號。

處置：更換內件或送廠修理。

(4)變頻器的控制參數沒有調整。

操作方法：查閱變頻器說明書，正確設置變頻器參數。

失效5：主軸在啟動后立即停止。

（1）系統輸出的脈沖時間不夠長。

過程：調節系統M代碼的輸出時間。

(2)轉爐處于點動狀態。

過程：參考變頻器使用說明書，調節參數。

失效6、主軸線控制元件損壞。

處理法：檢查電路上各接觸點的接觸是否良好，檢查直流繼電器、交流繼電器是否損壞，使觸頭不自鎖。

四、主軸電機短路，造成熱繼電器保護。

處置：找出短路原因，恢復熱繼電器。

主軸控制回路沒有自鎖電路，而將參數設置為脈沖信號輸出，使主軸無法正常工作。

處理法：將系統控制主軸的啟動參數改為水平控制。

失效7：主軸無法停止轉動。

直流繼電器或交流接觸器損壞，長期吸合，無法控制。

處置：交流接觸器或直流繼電器的更換。

失效8：主軸一上電就會轉動。

IC2803擊穿系統內部。

處置：更換IC2803或主板。
